Chức năng

Chỉ dẫn

Diễn giải

Tiếng loa

Kêu  "beep" 1 tiếng

Đã nhận tín hiệu trên phím

"beep", "beep" 2 tiếng

Thoát khỏi chế độ cài đặt

"beep", "beep", "beep" 3 tiếng

Báo lỗi lệnh cài đặt

Giọng nói

Giọng nói phát ra báo thông tin và hiện trạng của trung tâm

Đèn nguồn(power)

sáng

Trung tâm đang ở chế độ dùng nguồn adaptor

Tắt

Mất nguồn adaptor chỉ còn nguồn sạc

Đèn báo pin sạc

sáng

Nguồn pin sạc yếu

Đèn kích hoạt(Arm LED)

sáng

Đang kích hoạt

Đèn nháy

Chờ kích hoạt

Tắt

Không kích hoạt

Đèn phân vùng(stay arm)

Đèn sáng

Đang kích hoạt chế độ phân vùng

Đèn báo động

sáng

Màn hình hiển thị vùng đang báo động

nháy

Chờ báo động

Hiển thị trên màn hình

98 alarm

Nhấn phím khẩn trên bàn phím( phim *)

99 alarm

Nhấn nút khẩn trên remote(nút loa)

Stt

Chức Năng

Mã Hiệu Lập Trình

Chi Tiết / Ý Nghĩa

1

Nhập mã để bắt đầu vào lập trình

[#Set] gọi tắt là #

Trước khi lập trình hoặc cài đặt cần bấm phím #

2

Cài đặt thời gian

#56 +yyyy+MM+dd+hh+mm+ss+#

(Bước này giúp cho bộ trung tâm lưu được tiểu sử báo động và có thể xem lại theo đúng thời gian thực)

#56[yyyy]: 4 số của năm

      [MM]: 2 số của tháng

      [dd]: 2 số của ngày

      [hh]: giờ thực tế

      [mm]: Phút thực tế

      [ss]: giây thực tế

Vd: #5620131201083000# (ngày 01/12/2013; 8:30:00)

3

Thoát khỏi chế

[*] + [#]

Kết thúc lập trình, quay về màn hình chính

4

Nhập số điện thoại cần báo động:

Cài số điện thoại cần báo động , 1 là số thứ 1, 2 là số thứ 2 ……6 là số thứ 6

#[3] + [1~6] + (sđt )+ [#]

(báo được tối đa 6 điện thoại)

Ghi chú: còn  số 7,8,9 là dùng cho mục đich báo động cho 1 vùng đặc biệt đã lập trình thêm.

Vd lập trình#310901234567# :cài số đt đầu tiên là số 0901234567

Tương tự cài số thứ 2 bằng cách thay số 1 thành 2….

5

xóa số điện thoại báo động

#[3] + [1~6] + [#]

Vd lập trình#31# :là xóa sđt thứ 1 nhận tin nhắn

6

Nhập số điện thoại nhận tin nhắn

#[4]+[ 1~6] +(sđt)+[#]

Vd lập trình#41# :là xóa sđt thứ 1 nhận tin nhắn

7

xóa số điện thoại cần báo tin nhắn

#[4]+[ 1~6] +[#]

Vd lập trình#41# :là xóa sđt thứ 1 nhận tin nhắn

8

Cài Remote

#[07]+[000~120] + [#]

Kích hoạt nút nhấn trên remote

9

Xóa remote dã nhập

#[08]+[000~120] + [#]

#08 + ** * + # (xóa tất cả remote)

Khi không cần sử dụng điều khiển bằng Remote thì xóa đi, có thể bấm trực tiếp trên bộ trung tâm.

VD: xóa remote thứ 3            #08003#

10

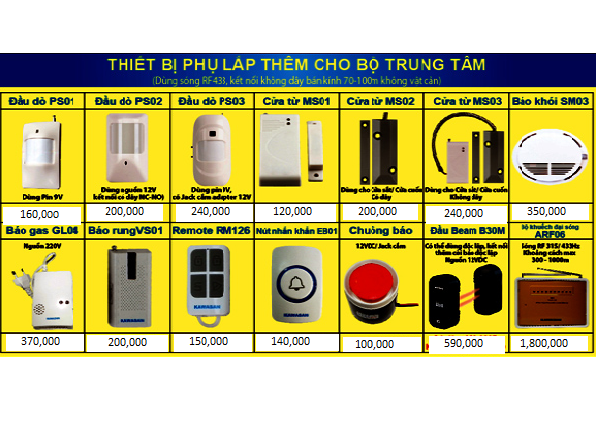

Cài đầu dò ,cửa từ

#[09+[000~120] + [#]

Vd : lập trình #09+005+ #:là cài đàu do số 5

11

Xóa đầu dò đã cài từ trước

Xóa đầu dò, cửa từ

#[10] +[000~120] + [#]

#10 + *** + #

Khi không sử dụng vùng nào thì có thể xóa vùng đó.

VD: xóa đầu dò thứ 2:  #10002#

12

Kích hoạt qua điện thoại bằng cách gọi về số ĐT gắn vào bộ Trung Tâm, sau chu kỳ reo chuông, nghe thông báo “Please Enter Password” thì nhập mã điều khiển 1234 sau đó nhập tiếp số sau:

Điều khiển báo trộm bằng điện thoại di động: gọi về số điện thoại của line đang kết nối với bộ trung tâm.

1/ Nhập số 1: Kích Hoạt Báo Trộm

2/ Nhập số 2: Tắt Báo Trộm

3/ Nhập số 3: Nghe âm thanh hiện trường

4/ Nhập số 4: Tắt âm thanh hiện trường

5/ Nhập số 5: mở âm thanh thông báo

6/ Nhập số 6: tắt âm thanh thông báo

7/ Nhập số 7:  mở loa báo động

8/ Nhập số 8: tắt loa báo động

9/ bật rơle

0/tắt rơle

13

Nhấc máy nghe bấm các phím từ 1 ~ 8 để điều khiển

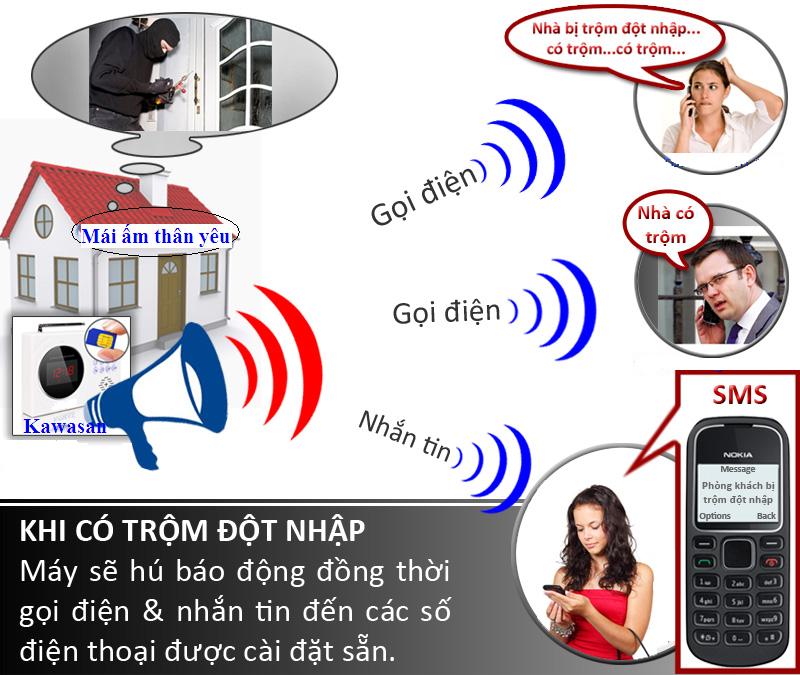

Khi có báo động, bộ trung tâm sẽ gọi đến số đtdđ, lúc này thao tác như sau:

Nhấc máy khi nghe báo động gọi đến sau khoảng 6 giây

1/ Nhập số 1: Kích Hoạt Báo Trộm

2/ Nhập số 2: Tắt Báo Trộm

3/ Nhập số 3: Nghe âm thanh hiện trường

4/ Nhập số 4: Tắt âm thanh hiện trường

5/ Nhập số 5: mở âm thanh thông báo

6/ Nhập số 6: tắt âm thanh thông báo

7/ Nhập số 7:  mở loa báo động

8/ Nhập số 8: tắt loa báo động

9/ bật rơle

0/tắt rơle

14

Soạn tin nhắn :

 1234 [1-2]#

Điều khiển bằng gửi tin nhắn về trung tâm

Chọn 1 : kích hoạt báo động

Chọn 2 : hủy kích hoạt

15

Thời gian hú còi khi báo động

Tắt loa báo động

# + 53[00~20 phút] + #

# + 5300 + #

Cài thời gian hú còi là 2 phút : # 53 + 02 + #

Thời gian mặc định là: 1 phút

16

Thời gian hú còi khi báo động

Tắt loa báo động

# + 53[00~20 phút] + #

# + 5300 + #

Cài thời gian hú còi là 2 phút : # 53 + 02 + #

Thời gian mặc định là: 1 phút

17

Tắt mở loa khi bấm remote

# + 55 + số thứ tự remote + [0/1]#

Chọn [0] : tắt loa khi bấm remote số___

Chọn [1] : mở loa khi bấm remote____

Có thể chọn remote nào là remote cần báo loa khi bấm kích hoạt, dùng trong trường hợp ra ngoài rồi mới bấm remote nên cần báo loa (Bíp lớn) để xác nhận bộ trung tâm đã được kích hoạt.

18

-Cài đặt thời gian kích hoạt và không kích hoạt báo động

-Xóa thời gian kích hoạt – không kích hoạt

#57[01~06] + [AAAA+BBBB+1234567]+#

#57+(01-06)+0+#

[01-06] : là 6 chu kỳ mở - tắt báo động

AAAA : thời gian kích hoạt báo động ( giờ + phút)

BBBB  : thời gian tắt kích hoạt báo động ( giờ + phút)

1234567 : các thứ trong tuần (có thể chọn các ngày trong tuần)

Vd : cài đặt mở báo trộm vào lúc 22h đêm, tắt báo trộm lúc 5h sáng, lập lại vào các ngày trong tuần : #5701220005000234567#

Vd :#57010 tắt chế độ tự động kích hoạt-không kích hoạt chu kỳ 1

19

Cài đặt thời gian kích hoạt – không kich hoạt cho từng vùng

#58+(1-6)+( 000~120)+( 000~120)+#

Vd:cài thiết bị từ vùng 5 đến vùng 10 sẽ được kích hoạt-không kích hoạt trong chu ky 1

Bấm #581005010#

1

#54+ số thứ tự remote +  vùng cần giám sát#

Cài remote cá nhân quản lý từng vùng

Vd: cài remote số 03 để giám sát vùng có số cửa từ, đầu dò từ vùng 05 đến 10.

Bấm #5403005010#

2

# 60 + [000-120] + 20 #

Chọn vùng thông minh

Là vùng sẽ không báo động khi kích hoạt báo động

Vd: chọn thiết bị đầu dò số 10 vào vùng thông minh bấm #6001020#

Các thiết bị nằm trong vùng thông minh sẽ không báo động khi kích hoạt ở chế độ Stay

3

#60+(000-120)+(3-8)+1#

Chọn chế độ báo động

3:thiết bị trong chế độ này kích hoạt 1 lần trong

 Thời gian 30 giây sẽ không báo động

4: thiết bị trong chế độ này khi cảm ứng sẽ đưa

về trung tâm alarm ngay lập tức (trung tâm ở chế dộ

độ không kích hoạt hay kích hoạt).phân vùng

 cho báo khối ,báo ga ..

5:thiết bị trong vùng này sẽ khóa

6: thiết bị trong vùng này sẽ kích hoạt về trung

Tâm phát chuông báo khách(trung tâm sẽ

không kích hoạt gọi dt hay báo động)

7: thiết bị trong vùng này sẽ thông báo lời chào

”welcome”ở chế độ “DISARM”

8: thiết bị trong vùng này giống ở chế độ 4 cần

 sự  trợ giúp (các nút nhấn khẩn,..)

4

#61+(51-52[0/1]#

Mở kết nối có dây theo NO hay NC

Chọn :0 là NO

      1 là NC

5

#58+(1-6)+(000-120)+(000-120)+#

Cài đặt thiết bị vào các vùng

Vd:cài thiết bị từ vùng 5 đến vùng 10 sẽ được kích hoạt-không kích hoạt trong chu ky 1

Bấm #581005010#

6

# 63 + vùng thiết bị + [1-6]#

Chọn vùng báo động gọi đến SĐT người quản lý từng vùng

Vd: chọn vùng thiết bị từ 05 đến 10 báo vào SĐT thứ 2 bấm

#6305102#

1

# 14 + [000~120] + #

Chọn mức âm lượng báo động lớn hay nhỏ

#1450 # : chọn mức âm lượng là trung bình

2

# 15 + [0/1] + #

Khóa – mở remote

Chọn 0 : khóa remote

Chọn 1 : mở remote

3

1234#3(1-6)+sđt+ #

Cài đặt sđt từ xa bằng điện thoại

Gọi về số đt trên bộ trung tâm

2

# 17 + [0/1] + #

Khóa – mở phím trên bộ trung tâm

Chọn 0 : khóa remote

Chọn 1 : mở remote

4

Bấm: Query 50#

Xem password

5

Bấm: Query 3[1-9]#

Xem số điện thoại đã cài đặt

Xem số điện thoại thứ 1 :

Bấm: Query + 31#

6

Bấm: Query 4[1-9]#

Xem số điện thoại nhận tin nhắn

Xem số điện thoại thứ 1 nhận tin nhắn :

Bấm: Query + 41#

7

 Bấm: Query 57+[01-04]+#

Xem lại lập trình thời gian cài đặt chế độ tự động kích hoạt và hủy kích hoạt

8

Bấm: Query + 9900 + #

Xem lại lịch sử các lần báo động

Bấm phím 0 hoặt 8 dò chuyển lên xuống

9

# + 9898 + #

Reset : hệ thống

Xóa tất cả các cài đặt cũ và làm lại từ đầu

10

# + 50 + [pass mới] + #

Đổi pass

Password gồm 4 số.

11

Reset mật khẩu khóa bàn phím

Tắt nguồn, rút jack adapter ra, gạt công tắc về OFF sau đó nhấn giữ phím (ARM) trên thiết bị và gạt công tắc về ON màn mình hiển thị, chờ 1 lúc, loa báo 5 ~ 6 tiếng bip rồi nhả tay nhấn phím ARM ra, chờ đồng hồ hiển thị là xong
