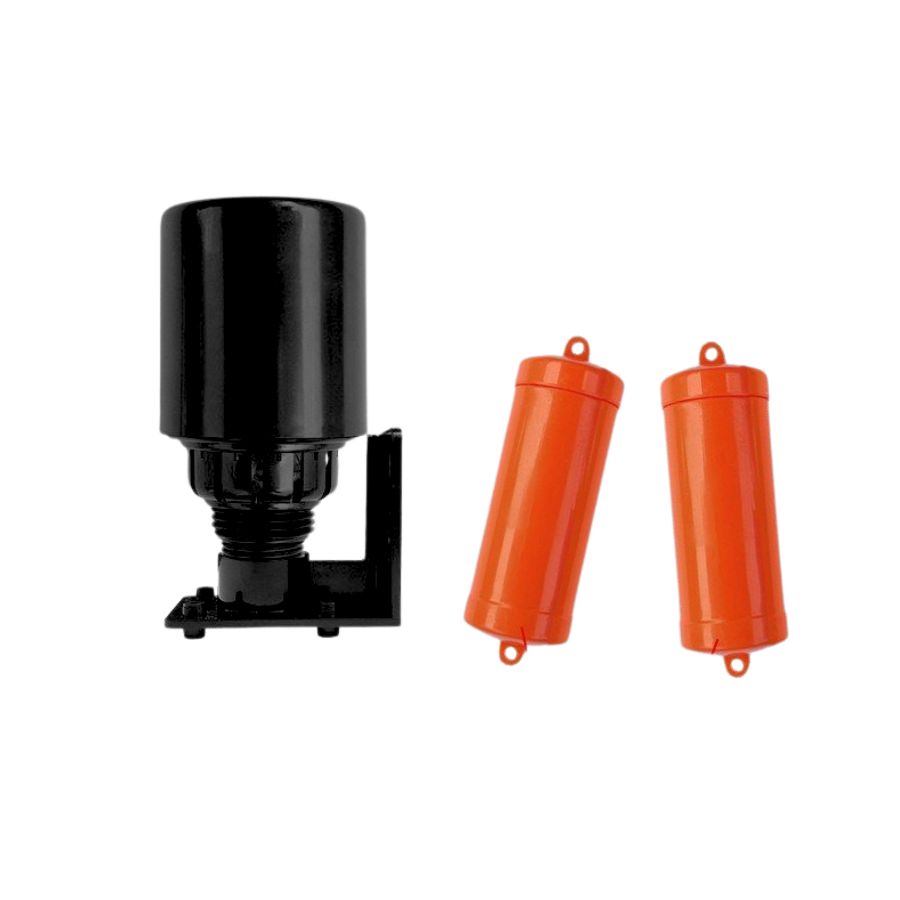

Công Tắc Phao Điều Khiển Bơm Nước CP01

Mã số sản phẩm : CP01
140.000₫ 180.000₫

MÔ TẢ

GIỚI THIỆU:

  • Công tắc phao điều khiển bơm nước Kawasan CP01 được dùng để điều khiển bơm tự động mở -tắt  theo 2 chế độ bơm nước vào bồn hoặc bơm nước ra ngoài  tự động, dễ dàng lắp đặt và cân chỉnh mực nước bởi 2 quả Phao, được thiết kế, sản xuất trên dây chuyền hiện đại, đảm bảo độ kín nước, nhựa cao cấp không độc hại cho người dùng.

THÔNG SỐ KỸ THUẬT

  • Công suất ra tải max: 750W (1HP)  (Nếu dùng công suất lớn hơn cần lắp thêm khởi động từ phù hợp)
  • Điện áp hoạt động:AC/DC 24-220V
  • Độ sâu mực nước giới hạn: >20 cm
  • Nhiệt độ hoạt động: 5-80°C
  • Cấp độ bảo vệ kín nước: IP68

HƯỚNG DẪN SỬ DỤNG

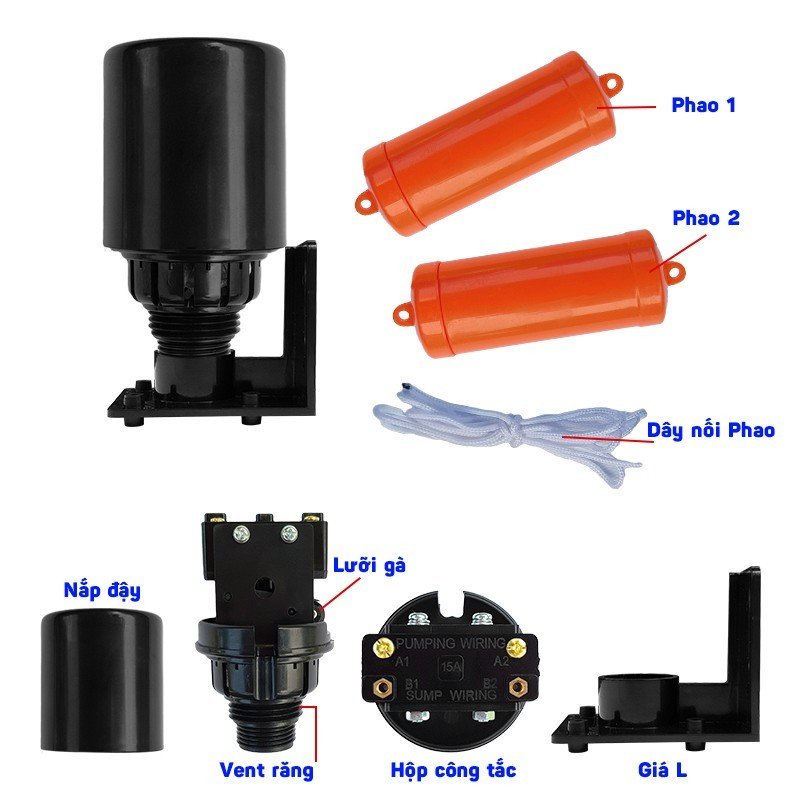

CÁCH LẮP ĐẶT 2 QUẢ PHAO ĐỂ MỞ -TẮT BƠM:

  • Nguyên lý hoạt động:
  • Bơm cấp đầy: Khi mực nước trong bồn xuống đến giữa phao 2 thì tiếp điểm điện A1và A2 mới được tự động đóng lại, và nguồn điện cấp cho  bơm .Bơm hoạt động và bơm vào thì mực nước  trong bồn dâng lên đến mực nước đầy tại điểm giữa phao 1 thì tiếp điểm điện A1 , A2 sẽ tự động ngắt và máy bơm ngừng hoạt động (Bơm đầy tự ngắt).
  • Bơm hút cạn: Khi mực nước trong bồn đến giữa phao 1 thì tiếp điểm điện B1 và B2 mới được tự động đóng lại, và nguồn điện cấp cho bơm. Bơm hoạt động  thì mực nước  trong bồn hạ xuống đến mực nước cạn tại điểm giữa phao 2 thì tiếp điểm điện B1 , B2 sẽ tự động ngắt  máy bơm ngừng hoạt động (Bơm cạn tự ngắt)



CÁCH ĐẤU NỐI CÔNG TẮC PHAO VỚI MÁY BƠM:

  • Điều khiển bơm cấp đầy: Sơ đồ đấu dây như hình 1(dùng tiếp điểm A1 và A2 )
  • Khi cạn nước đến mức giữa phao 2 thì bơm sẽ hoạt động
  • Khi đầy nước theo mức giữa phao 1 thì bơm sẽ ngưng hoạt động
  • Cấp nguồn L (dây nóng)vào A1, dây của máy bơm đấu vào A2.Dây còn lại của bơm đấu vào dây N(dây nguội)

  • Điều khiển bơm hút cạn: Sơ đồ đấu dây như hình (dùng tiếp điểm B1 và B2 )
  • Khi đầy  nước đến mức giữa phao 1 thì bơm sẽ hoạt động
  • Khi cạn  nước theo mức giữa phao 2 thì bơm sẽ ngưng hoạt động
  • Cấp nguồn L (dây nóng)vào B1, dây của máy bơm đấu vào B2.Dây còn lại của bơm đấu vào dây N(dây nguội)
